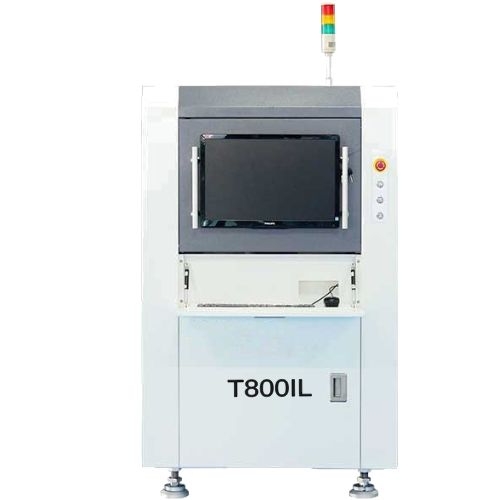

AOI - T800IL

Titan

Fabricada na China, a linha Titan conta com 3 fábricas somando mais de 10000m² de área fabril, 150 funcionários. O time de pesquisa e desenvolvimento possui engenheiros com mais de 15 anos de experiência no mercado SMD. Sempre focados em equipamentos profissionais de manufatura SMD como printers, pick-and-places, fornos, máquinas de solda onda entre outros.

Com alta qualidade, preços competitivos, facilidade de operação e economia de energia, os produtos da linha Titan são muito populares no mercado interno Chinês e também ao redor do mundo.

A Tws Automation do Brasil traz toda a tecnologia dos equipamentos Titan, aliando suporte de qualidade e preços acessíveis, buscando sempre oferecer as melhores soluções em montagem SMD de forma a atender todos os nichos de mercado.

SOLICITE UM ORÇAMENTO

Características

Sistema Óptico	Modelo T800IL
Câmera	5Megapixel Gigabit de alta velocidade
Resolução de Imagem	10/15/20 micro/pontos (opcional), Padrão 15micro/pontos (Corresponde a FOV: 36*30mm).
Conjunto ótico	Lente teleobjetiva a nível 5.0 MP, profundidade de campo: 8-10mm.
Iluminação	Anel de iluminação LED RGB multi-ângulo
Controle de iluminação	Controle digital de corrente constante
Tempo proces. img. 0201 Chip	<10ms
Tempo proces. img por imagem	<170ms
Inspeção	Utiliza múltiplos algorítmos de comparação simétrica como por exemplo WIDM、Tecnologia de contraste colorido、Extração de cor, similaridade, tecnologia de comparação de dois valores, OCR/OCV e assim por diante.
Software / Algoritmos	Modelo T800IL
Comparação de modelos	Comparação automática entre um modelo previamente definido e a amostra, é calculada uma porcentagem de semelhança para avaliar se está correto.
Detecção inteligente	Software inteligente, a amostra e o valor de saída são atualizados sem a intervenção humana.
Detecção Círculo	Busca automática de circulo, posição e calculo do raio do circulo.
Detecção de polaridade	De acordo com a posição das imagens do componente, detecta se o elemento esta reversamente polarizado.
Detecção de curto	Através de brilho, é avaliado através de uma janela de inspeção se há presença de curto.
Média de brilho	Janela inspeciona o brilho médio
Brilho Máximo	Definição máxima de brilho na área média dentro de uma janela de inspeção, e gera um valor de saída.
Brilho Mínimo	Definição mínima de brilho na área média dentro de uma janela de inspeção e gera um valor de saída.
Amostra de luminância	Extrai o valor de brilho de uma janela e define uma porcentagem.
Intervalo de brilho	Intervalo de valores de brilho em uma janela de inspeção.
Software	Modelo T800IL
Algoritmo - Deslocamento relativo	Exibe o valor que o componente está deslocado em X e Y
Algoritmo - Reconhecimento de caracteres	Identificação automática de letras e números em um elemento.
Algoritmo - Detecção de extremidades	Rastreamento inteligente de componentes através de seus terminais, calculando o ângulo do componente
Algoritmo - Análise geral	Análise geral da placa para detecção de itens desconhecidos
Algoritmo - Identificação de código de barras	Identificação inteligente de códigos de barra com uma ou duas dimensões.
Vel. proc. img. por FOV	<170ms
Vel. proc. img. por velocidade de movimento	Max: 700mm/s
Vel. proc. img. por velocidade de detecção	3500mm2/s
Características	A função IPE (Image processim expression), permite ao usuário utilizar uma simples expressão personalizada para a fonte de imagem, com diferentes algoritmos que podem ser combinados de forma a conseguir diferentes efeitos, podendo assim maximizar a taxa de detecção de erros e reduzir a taxa de falsos positivos. O sistema de captura de imagem do AOI pode entender uma trama de pixels, onde cada dado tenha de 1 a 4 canais, as expressões IPE podem calcular independentemente cada pixel da imagem, gerando uma nova imagem.
Operação	Figuras, Formas, Programação Offline e debug, posicionamento preciso, processo rápido, permite debug offline e remoto, não afetando a rotina de trabalho do equipamento.
Fiduciais - Qtde de pontos	Normalmente são tuilizados 2 ou mais pontos fiduciais
Fiduciais - Velocidade de detecção	0.5s/pcs
Testes - Impressão de pasta de solda	Deflexão, Wuxi, Ausencia, Excesso, quebra, contaminação, curto
Testes - Posicionamento	Ausência, deslocamento, rotação, levantamento, pad sem contato, virado, polaridade invertida, falha, danificado, contaminação, curto, terminais tortos em mais de uma posição em circuitos integrados.
Testes - Solda pós refusão	Ausência, deslocamento, rotação, levantamento, pad sem contato, virado, polaridade invertida, falha, danificado, contaminação, curto, Wuxi, pouca solda, solda, falsa solda, solder balls, terminais tortos em mais de uma posição em circuitos integrados.
Testes - Solda pós onda	Inserção do terminal, Wuxi, pouca solda, solda, Falsa solda, solder ball, furo metalizado, curto.
Adesivo	Ausência de componentes, deslocamento, rotação, elevação, lateral alto, fundo para cima, polaridade reversa , componente errado, componente danificado, adesivo bom.
