Pick And Place Quadra DVC Evo Black
Quadra DVC Evo Black
A linha de insersoras Quadra já é mais do que conhecida no Brasil. Desde sua estreia no mercado brasileiro até os dias atuais, a insersora pick and place atende todo o tipo de montagens de pequeno e médio porte, sempre com foco em simplicidade de operação, flexibilidade e confiabilidade.
Em sua última versão, a Quadra DVC Evo Black utiliza motores tipo brushless, o que reduz vibrações e ruídos na linha de montagem. Capaz de montar desde componentes 0201 até 50mm de lado através de fitas, varetas, bandejas e até mesmo do exclusivo alimentador de LED convencional. Veja mais detalhes da pick and place abaixo!
Características
| Max Cph: | 4400 |
| Quantidade máxima de alimentadores (8mm) | 120 |
| Maior dimensão componente (mm): | 50x50 |

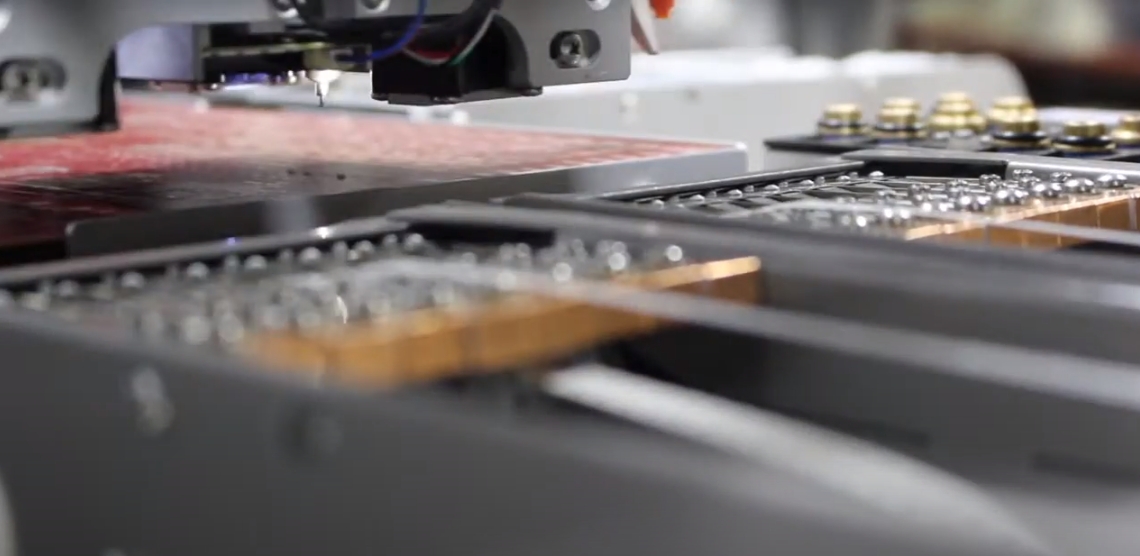

| Tipos de alimentadores | Fitas, varetas, bandejas, leds convencionais, metaldomes |
| Tipo de mesa de trabalho | Magnético (opcional vácuo) |
| Montagem dupla face | sim |
| Dosadores | Disponíveis sob encomenda, T/P, Volumétrico, duplo dosador com sistema anti-queda |
| Área de montagem padrão (mm | 440x360 |
| Área de montagem máxima (mm) | 550x480 com mesa de vácuo 1200x280 com sistema conveyor |
| Precisão (mm) | 0.1 @ 3σ |
| Resolução X/Y (mm) - Theta (°) | 0.01 – 0.9 |
| Repetibilidade X/Y (mm) -Theta (°) | 0.06 @ 3σ – 0.18 |
| Sistema operacional | Linux |
| Alimentação | 230V 50/60Hz |
| Consumo elétrico (kW) | Menor que 1 |
| Consumo médio de ar (L/min) | 40 |
| Consumo máx de ar (L/min) | 75 |
| Dimensões (LxWxH cm) | 95x110x160 |
| Peso (kg) | 215 |
